V oblasti výroby plastov zohrávajú jednofázové vstrekovacie stroje kľúčovú úlohu. Ako špecializovaný dodávateľ jednofázových vstrekovacích strojov chápeme význam pochopenia mechanizmu pohybu formy týchto strojov. Ovplyvňuje nielen efektivitu a kvalitu výrobného procesu, ale určuje aj celkový výkon stroja. V tomto blogu sa ponoríme do detailov mechanizmu pohybu formy jednofázového vstrekovacieho stroja.
Základné komponenty jednofázového vstrekovacieho stroja
Predtým, ako sa dostanete do mechanizmu pohybu formy, je nevyhnutné mať základné znalosti o hlavných komponentoch jednofázového vstrekovacieho stroja. Tieto stroje sa zvyčajne skladajú zo vstrekovacej jednotky, upínacej jednotky, riadiaceho systému a hydraulického alebo elektrického pohonného systému. Vstrekovacia jednotka je zodpovedná za tavenie a vstrekovanie plastového materiálu do formy, zatiaľ čo upínacia jednotka sa používa na držanie formy zatvorenej počas procesu vstrekovania. Riadiaci systém riadi prevádzku stroja a systém pohonu poskytuje potrebnú silu na pohyb rôznych častí.
Podrobný mechanizmus pohybu plesní
Mechanizmus pohybu formy jednofázového vstrekovacieho stroja možno rozdeliť do niekoľkých kľúčových etáp: otváranie formy, zatváranie formy a vyhadzovanie.
Otváranie formy
Proces otvárania formy je prvým krokom po vytvorení plastového dielu vo forme. Po uplynutí doby chladenia vyšle riadiaci systém signál do upínacej jednotky. V hydraulicky poháňanom jednofázovom vstrekovacom stroji začne hydraulické čerpadlo dodávať olej do hydraulických valcov v upínacej jednotke. Hydraulické valce sa potom stiahnu, čo spôsobí, že sa pohyblivá doska upínacej jednotky vzdiali od pevnej dosky. Tento pohyb oddeľuje dve polovice formy, čo umožňuje prístup k vytvarovanej plastovej časti.
V elektrickom jednofázovom vstrekovacom stroji poháňa elektromotor guľôčkový skrutkový mechanizmus. Rotácia guľôčkovej skrutky je prevedená na lineárny pohyb, ktorý posúva pohyblivú dosku preč od pevnej dosky, čím sa dosiahne operácia otvorenia formy. Výhodou elektrického pohonu v tomto štádiu je jeho vysoká presnosť a energetická účinnosť.
Zatváranie formy
Uzatváranie formy je kritická fáza, ktorá si vyžaduje presnú kontrolu, aby sa zabezpečilo správne zarovnanie a upínacia sila formy. Po otvorení formy a odstránení plastového dielu (buď ručne alebo automatickým vyhadzovacím systémom) riadiaci systém spustí proces zatvárania formy.
V hydraulickom systéme obráti hydraulické čerpadlo smer toku oleja do hydraulických valcov v upínacej jednotke. Valce sa potom vysunú a tlačia pohyblivú dosku smerom k pevnej doske. Keď sa obe dosky približujú k sebe, polovice formy sa začnú spájať. Pred konečným uzavretím môže mať stroj fázu spomalenia, aby sa zabránilo akémukoľvek poškodeniu formy v dôsledku nárazu pri vysokej rýchlosti.
Pri elektrickom jednofázovom vstrekovacom lise elektromotor otáča guľôčku - skrutku v opačnom smere. To spôsobí, že sa pohyblivá doska pohybuje smerom k pevnej doske. Riadiaci systém monitoruje polohu a rýchlosť pohybujúceho sa taniera, aby sa zabezpečilo presné a jemné zatváranie formy. Keď je forma úplne uzavretá, upínacia jednotka aplikuje špecifickú upínaciu silu, aby udržala formu tesne uzavretú počas procesu vstrekovania. Táto upínacia sila je rozhodujúca, pretože zabraňuje úniku plastového materiálu z formy, keď je vstrekovaný pod vysokým tlakom.
Vysunutie
Po otvorení formy je ďalším krokom vysunutie vytvoreného plastového dielu z formy. Vyhadzovacie systémy sa môžu líšiť v dizajne, ale vo všeobecnosti fungujú v spojení s mechanizmom pohybu formy.
Jedným bežným typom vyhadzovacieho systému je systém vyhadzovacích kolíkov. Keď sa forma otvorí, uvedie sa do činnosti vyhadzovacia doska, ktorá je spojená so sadou vyhadzovacích kolíkov vo vnútri formy. V hydraulickom stroji je možné použiť malý hydraulický valec alebo mechanizmus poháňaný vačkou na posunutie vyhadzovacej dosky dopredu. Vyhadzovacie kolíky potom vytlačia plastovú časť z dutiny formy.
V elektrickom jednofázovom vstrekovacom stroji poháňa pohyb ejektorovej dosky elektrický pohon. Riadiaci systém dokáže presne riadiť rýchlosť a vzdialenosť pohybu vyhadzovacej platne, čím zaisťuje hladké vysunutie plastového dielu bez toho, aby došlo k jeho poškodeniu.
Vplyv mechanizmu pohybu plesní na kvalitu produktu
Mechanizmus pohybu formy má priamy vplyv na kvalitu plastových výrobkov vyrábaných jednofázovým vstrekovacím lisom.
- Presnosť rozmerov: Presné pohyby pri otváraní a zatváraní formy sú nevyhnutné na udržanie rozmerovej presnosti plastových dielov. Akékoľvek nesprávne nastavenie počas procesu zatvárania formy môže viesť k nerovnomernej hrúbke steny alebo nesprávnemu tvaru výrobku. Napríklad, ak sa pohyblivá doska nepohybuje rovnobežne s pevnou doskou, dutina formy nemusí byť správne vytvorená, čo má za následok časti, ktoré nespĺňajú požadované špecifikácie.
- Povrchová úprava: Hladkosť pohybu formy, najmä počas fázy vyhadzovania, ovplyvňuje povrchovú úpravu plastového dielu. Hrubé alebo trhavé vysunutie môže spôsobiť škrabance, stopy alebo deformácie na povrchu dielu. Zabezpečením hladkého a kontrolovaného procesu vyhadzovania je možné výrazne zlepšiť kvalitu povrchu produktu.
- Integrita časti: Upínacia sila aplikovaná počas fázy zatvárania formy je rozhodujúca pre integritu plastovej časti. Nedostatočná upínacia sila môže spôsobiť vyskočenie plastového materiálu z formy, zatiaľ čo nadmerná upínacia sila môže poškodiť formu alebo spôsobiť vnútorné napätie v diele, čo vedie k prasknutiu alebo deformácii.
Naša ponuka ako dodávateľ jednofázového vstrekovacieho lisu

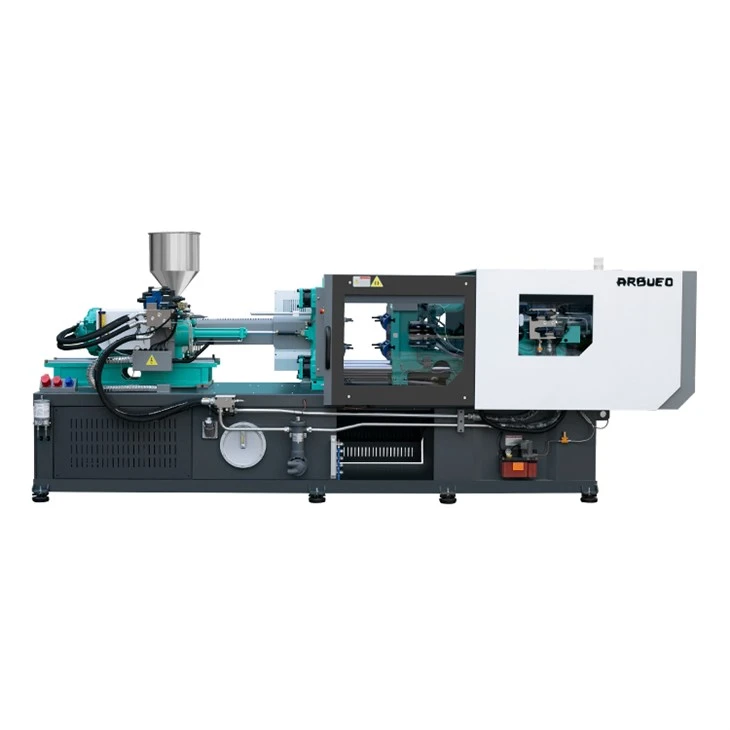

Ako vedúciJednofázový vstrekovací strojdodávateľa, ponúkame široký sortiment vysoko kvalitných jednofázových vstrekovacích lisov s pokročilými mechanizmami pohybu foriem. Naše stroje sú navrhnuté tak, aby poskytovali presnú kontrolu nad procesom otvárania, zatvárania a vyhadzovania formy a zaisťovali tak výrobu vysoko kvalitných plastových dielov.
Okrem jednofázových vstrekovacích lisov dodávame ajHot Runner vstrekovací strojaVstrekovací stroj na polyuretánovú penu. Tieto stroje sú vybavené najmodernejšou technológiou a spoľahlivými mechanizmami pohybu foriem, vhodnými pre rôzne aplikácie výroby plastov.
Záver
Pochopenie mechanizmu pohybu formy jednofázového vstrekovacieho stroja je životne dôležité pre výrobcov aj operátorov. Pomáha nielen pri optimalizácii výrobného procesu, ale zabezpečuje aj kvalitu finálnych produktov. Ako dodávateľ sme odhodlaní poskytovať našim zákazníkom stroje, ktoré majú efektívne a spoľahlivé mechanizmy pohybu foriem. Ak máte záujem o naše produkty alebo máte akékoľvek otázky týkajúce sa mechanizmu pohybu formy našich jednofázových vstrekovacích lisov, neváhajte nás kontaktovať pre ďalšiu diskusiu a prípadné obstarávanie.
Referencie
- Throne, JL (1996). Inžinierstvo spracovania plastov. Marcel Dekker.
- Osswald, TA, & Turng, L. - S. (2007). Príručka vstrekovania. Vydavateľstvo Hanser.
- Rosato, DV, Rosato, DV a Schott, MJ (2000). Príručka vstrekovania. Kluwer Academic Publishers.
